一、序言

      针对全国蒸发行业装置普遍存在的真空度低、生产强度低、能耗高、严重影响蒸发行业的经济效益；我公司从92年以来一直从事于高真空系统设备的开发研究；在总结和借鉴国内外高真空设备的基础上，采用新思想、新观念独家研制、开发、生产的高效节能KTPL空塔喷淋冷凝器系列高真空产品。该产品将使蒸发系统达到完善的节能境界和理想的真空状态，是糖业蒸发、煮糖的最佳选择。

      通过对制糖蒸发真空系统改造，有效的提高了蒸发的真空度，解决了蒸发真空系统真空偏低，糖浆温度高的问题，缩短了糖浆在罐内停留的时间，减少了蔗糖转化，减少了色值的增加，减低对中和硫熏的干扰，提高糖浆浓度。

      通过对煮糖真空系统改造。解决了煮糖一直以来就存在真空偏低，造成煮糖温度高，煮制时间长的问题。有效的提高了煮糖锅的利用率，减少了糖膏煮制过程中色值的增加；提高了糖份收回，大大提高优一级品合格率。

二、显著的优点

1、真空度从0.075MPa-0.080MPa提高到0.090MPa-0.092MPa

     真空度从0.085MPa-0.090MPa提高到0.092MPa-0.096MPa

2、产糖强度可提高6%以上；

3、煮糖时间缩短30%-60%，减少了糖膏煮制过程中色值的增加；提高了糖份收回；

4、提高蒸发糖浆浓度5°Bx；

5、节水约20%以上；

6、设备投资少，短时间内可收回投资，特别是改造现有冷凝器，周期短，费用省，见效快，一月就能收回投资；

7、设备运行稳定可靠，无噪声，五年内无维修，使用寿命十年以上。

三、空塔喷淋(SKTPL)冷凝器工作原理

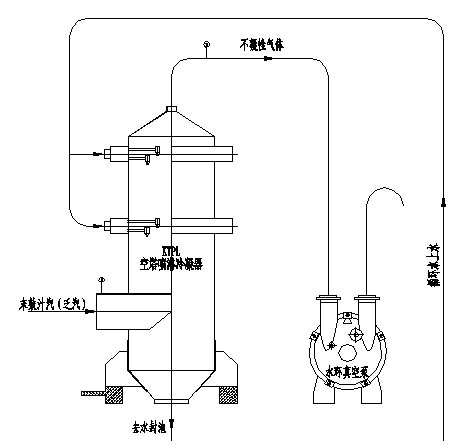

图一

     末效二次蒸汽进入KTPL空塔喷淋冷凝器，与高效离心的雾化喷头喷出的雾状冷却水迅速、充分的进行热和质的交换，并冷却成液体，随冷却水流入水封池。同时，空塔喷淋冷凝器中未被凝结的不性凝结气体迅速的被高效抽真空设备水环真空泵抽吸压缩排入大气或通过SPZ蒸汽喷射泵抽吸到喷射器的辅助冷凝器中，在辅助冷凝器中可凝性气体再一次被高效离心雾化水喷头喷出的冷却水冷凝成液态，同冷却水一起流入水封池。最后经SPZ蒸汽喷射泵抽吸压缩后的不可凝性气体被SP水力喷射泵抽吸排入水池。

      从能量消耗梯度出发，将一步到位式的高耗能分散成梯级的低耗能方式，将可凝汽体的冷凝与不凝气体的压缩排出分开处理，并选用合适高效的设备（如使用高效空塔喷淋冷凝器替代逆流式冷凝器；使用高效水环真空泵或水蒸汽喷射泵替代效率较低水喷射泵抽取不凝汽体），从而达到最佳节能组合方案。

      根据不同的工况及真空度，从节能节水角度出发选择不同的真空组合系统，从而最大程度满足工艺系统的需求。

     KTPL型空塔喷淋冷凝器将使您的工艺达到完美的节能境界和理想的高真空状态同时可大幅度增产。

七、空塔喷淋(KTPL)冷凝器性能表

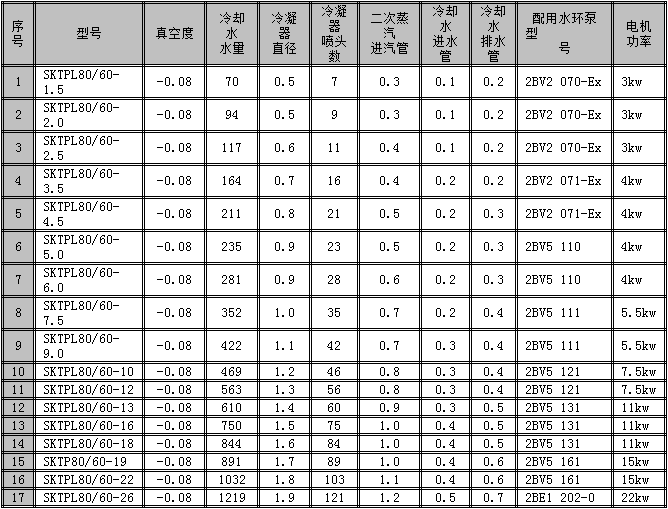

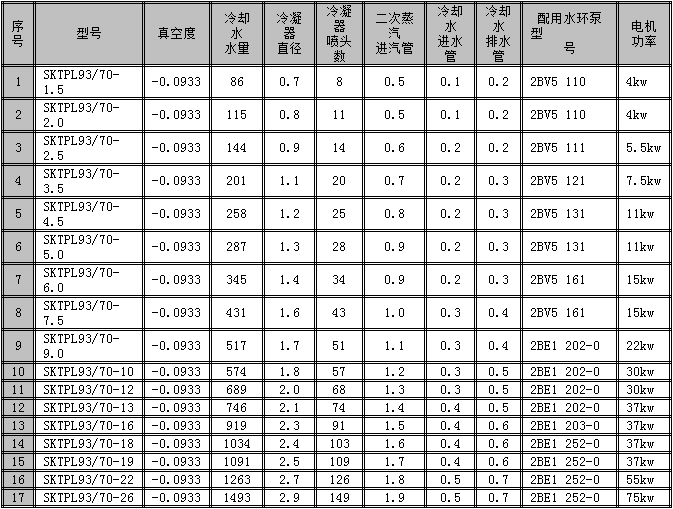

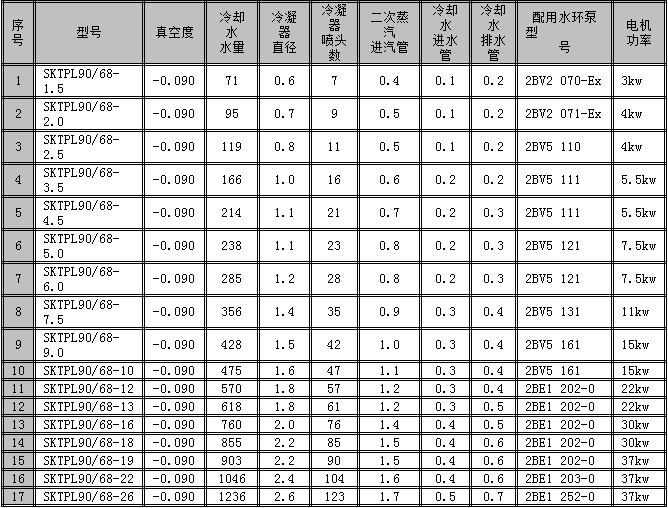

空塔喷淋(SKTPL)型冷凝器性能表（一）

空塔喷淋(SKTPL)型冷凝器性能表（二）

空塔喷淋(SKTPL)型冷凝器性能表（三）

空塔喷淋(SKTPL)型冷凝器性能表（四）

八、空塔喷淋(KTPL)冷凝器外型尺寸

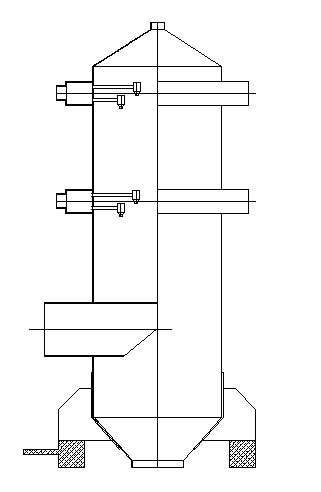

空塔喷淋冷凝器(SKTPL)型外型尺寸（详见表一~表四）

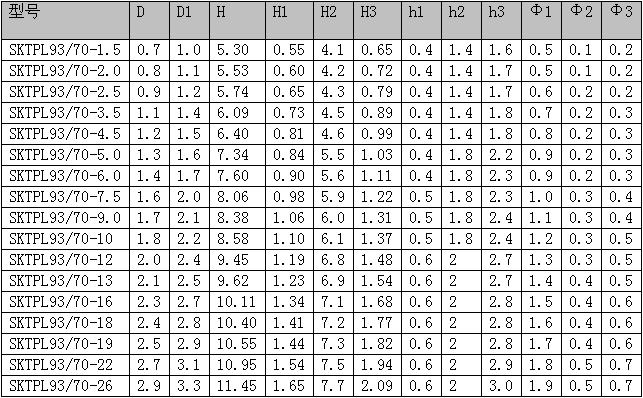

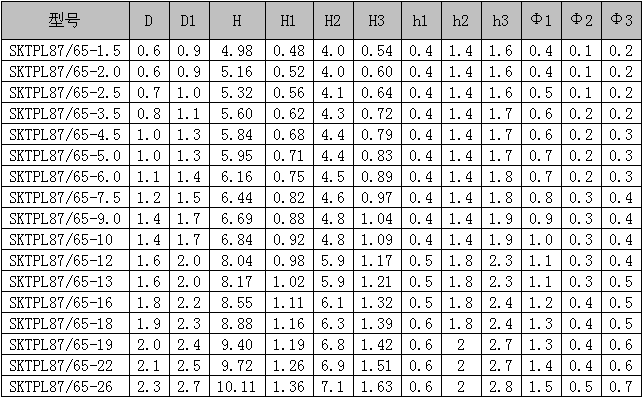

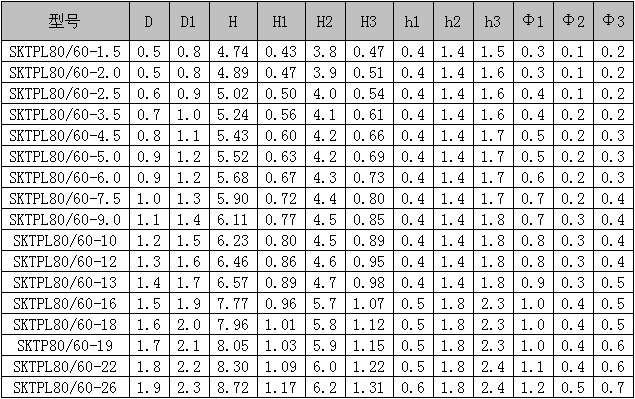

空塔喷淋冷凝器(SKTPL)型外型尺寸表一

空塔喷淋冷凝器(SKTPL)型外型尺寸表二

空塔喷淋冷凝器(SKTPL)型外型尺寸表三

空塔喷淋冷凝器(SKTPL)型外型尺寸表四
