SPZ泵的工作原理和性能

    SPZ泵是由水蒸汽喷射泵作主泵，水环真空泵或水喷射泵作前级泵串级组合的真空泵。它专用于工作真空度要求在零点几毫巴至数十毫巴的工业设备中，抽吸可凝和不可凝的气体。SPZ泵采用蒸汽喷射器的新概念和方法设计。具有低工作压力、低能耗、低噪声和工作性能稳定的特点，是一种高效率的真空设备。

1.泵的工作原理

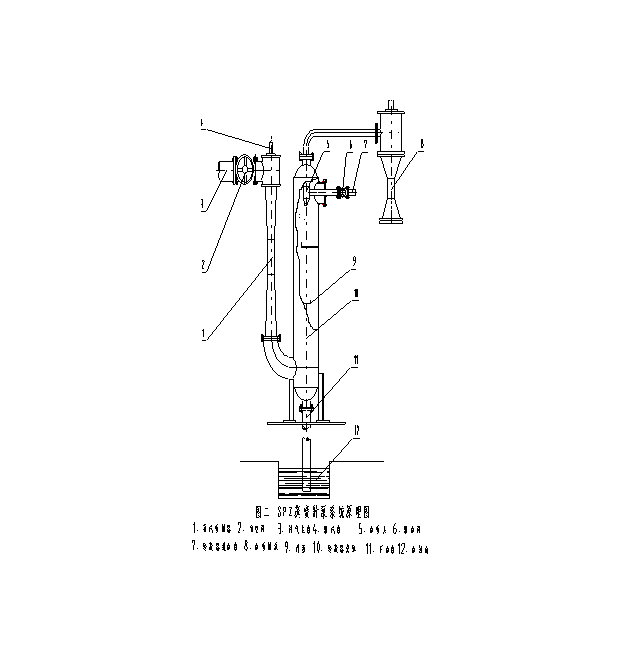

本泵由蒸汽喷射器、辅助冷凝器和水力喷射泵或水环真空泵三部分组成。泵系统工作原理见图二：

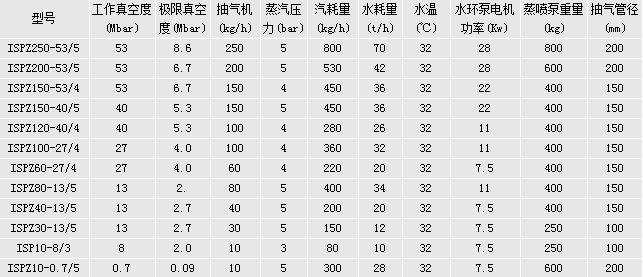

2.SPZ泵的性能参数

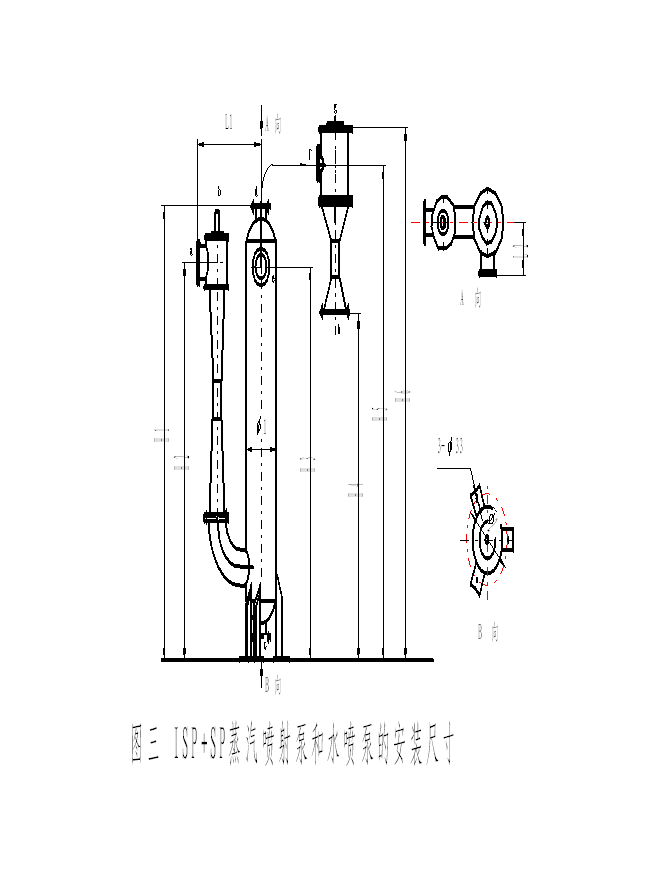

3.ISPZ+SP型蒸汽泵和水喷泵的安装方位及尺寸见图二、表一、表二

表一ISPZ水蒸气喷射泵和SP水喷泵的安装尺寸

表二　　ISPZ水蒸气喷射泵和SP水喷泵的安装尺寸
