高真空组合设备
一.序言
针对全国氯碱行业蒸发装置普遍存在的真空度低、生产强度低、能耗高、严重影响氯碱行业的经济效益；我公司从92年以来一直从事于高真空系统设备的开发研究；在总结和借鉴国内外高真空设备的基础上，采用新思想、新观念独家研制、开发、生产了高效节能KTPL空塔喷淋冷凝器+SPZ蒸汽喷射泵+SP水喷射泵高真空组合系统设备。该系统将使蒸发系统达到完美的节能境界和理想的真空状态，是氯碱、真空制盐、真空制硝、铝蒸发等行业的最佳选择。该系统特别在氯碱行业中具有显著的特点：
1、真空度30%碱从0.065MPa-0.080MPa/45%碱从0.075MPa-0.080MPa提高到0.090MPa
2、产碱强度可提高6%以上。
3、蒸汽综合耗量下降300Kg/T碱。
4、设备投资少，短时间内可收回投资；生产能力在3-5万吨/年隔膜碱蒸发装置，采用KTPL空塔喷淋冷淋器+SPZ蒸汽喷射泵+SP水力喷射泵高真空组合系统，二个月内就可收回投资。
5、设备运行稳定可靠，无噪声，五年内无维修，使用寿命十年以上。
KTPL+SPZ+SP高真空组合系统的工作原理

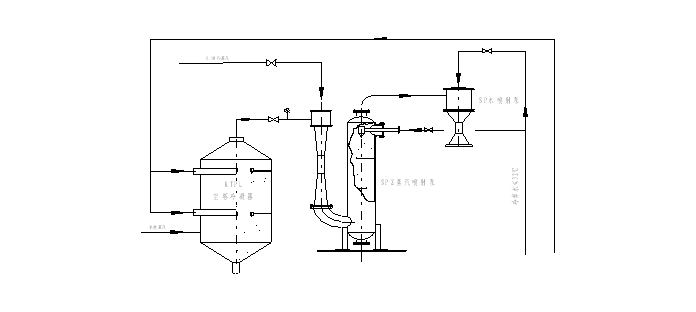

该系统由KTPL空塔喷淋冷凝器、SPZ蒸汽喷射泵和SP水力喷射泵三部份组成。系统工作原理图见图一，该系统设备在各氯碱行业的工作原理图见附图。

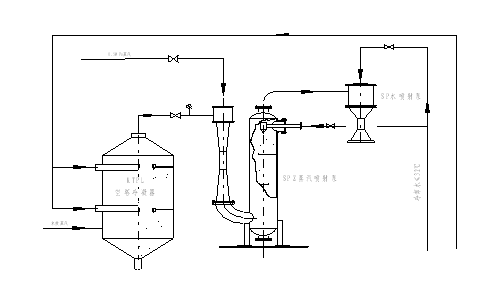

图一 KTPL+ISPZ+SP高真空组合系统工作原理
末效二次蒸汽进入KTPL空塔喷淋冷凝器，被高效离心的雾化喷头喷出的冷却水迅速的冷却成液体，随冷却水流入水封池。同时，空塔喷淋冷凝器中未被凝结的不凝结气体和部分可凝结气体迅速的被高效抽真空设备SPZ蒸汽喷射泵抽吸到喷射器的混合式冷凝器中，在混合冷凝器中可凝气体再一次被高效离心雾化水喷头喷出的冷却水冷凝成液态，同冷却水一起流入水封池。最后不可凝气体被SP水力喷射泵抽吸排入水池。末效蒸汽经过高效的KTPL空塔喷淋冷却塔，再由高真空设备SPZ蒸汽喷射泵抽吸不凝结气体再一次冷却，最后再由SP水力喷射泵抽吸不凝气体排出，确保末效装置的高真空度
KTPL、SPZ、SP的工作原理和性能
KTPL空塔喷淋冷凝器、SPZ蒸汽喷射泵、SP水力喷射泵，都是由四川蓝光伟业高新技术有限公司独家开发、研制生产的高新技术产品。
1.空塔喷淋(KTPL)冷凝器工作原理
空塔喷淋(KTPL)冷凝器是四川蓝光伟业高新技术有限公司开发的真空射流技术系列产品之一。KTPL型冷凝器是利用我公司特有的射流元件——高效离心雾化喷头代替传统的淋水塔板和冷却列管，增大气体与冷却水接触的表面积，降低被冷却气体通过冷凝器的阻力，在被冷却气体量恒定的条件下，既减少冷却水耗量，又提高系统的真空度；同时与传统的塔板式大气混合冷凝器和列管冷凝器相比，不仅减少一次投资费用和维修费用，而且能确保设备长期运转。本产品一经问世，受到各行业专家、用户一致好评，并广泛推广应用于真空制盐、真空制硝、烧碱等化工、医药、冶金等行业。使用后效果极好，它与传统的大气混合冷凝器相比较，冷却表面积增大30%，流体阻力降低20mmHg；冷却水量减少20%，系统真空度提高15mmHg，其节能效果十分显著。KTPL型冷凝器、高真空产品SPZ蒸汽喷射泵、SP水喷射泵(或水环真空泵)组成高真空组合系统和WGPL无填料喷雾冷却塔装置是我公司真空射流技术配套产品，它将使您的工艺达到完美的节能境界和理想的高真空状态同时可大幅度增产。

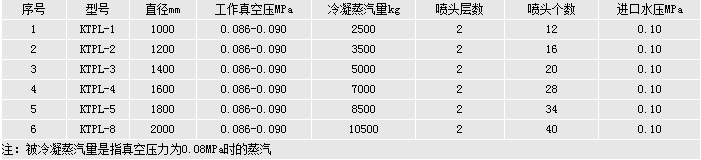

空塔喷淋(KTPL)型冷凝器性能表

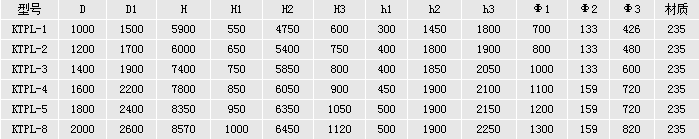

空塔喷淋冷凝器(KTPL)型外型尺寸及材质表

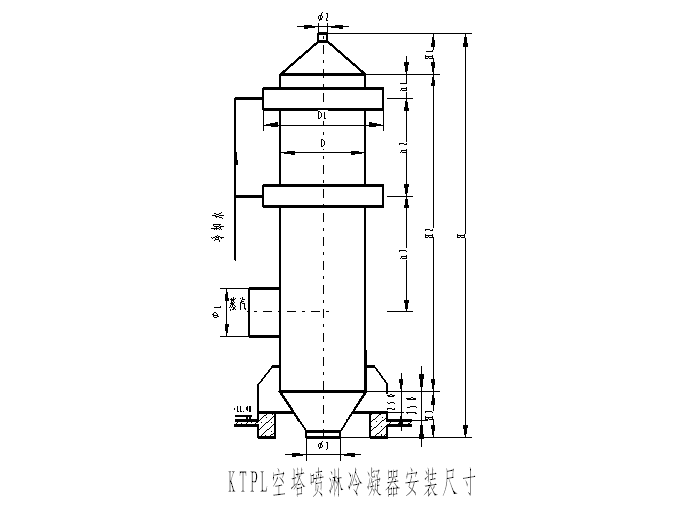

KTPL空塔喷淋冷凝器外型及尺寸
ISPZ+SP泵工作原理和性能
SPZ泵是由水蒸汽喷射泵作主泵，水环真空泵或水喷射泵作前级泵串级组合的真空泵。它专用于工作真空度要求在零点几毫巴至数十毫巴的工业设备中，抽吸可凝和不可凝的气体。SPZ泵采用蒸汽喷射器的新概念和方法设计。具有低工作压力、低能耗、低噪声和工作性能稳定的特点，是一种高效率的真空设备。
1.泵的工作原理

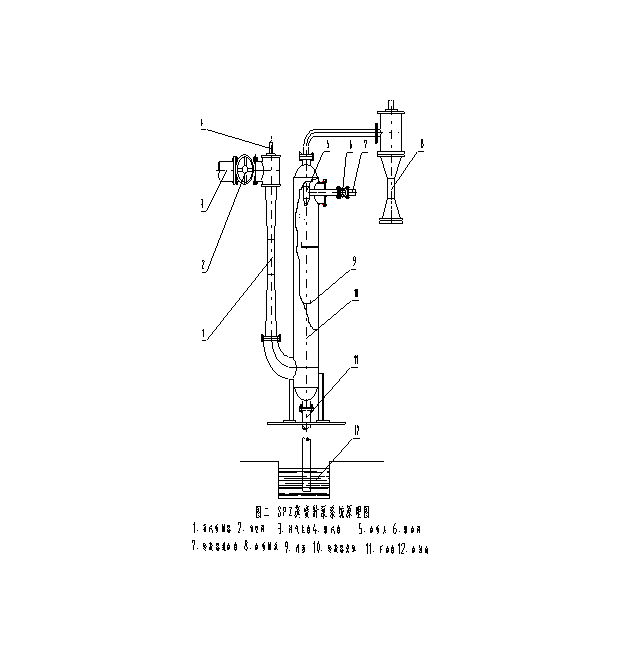

本泵由蒸汽喷射器、辅助冷凝器和水力喷射泵或水环真空泵三部分组成。泵系统工作原理见图二：

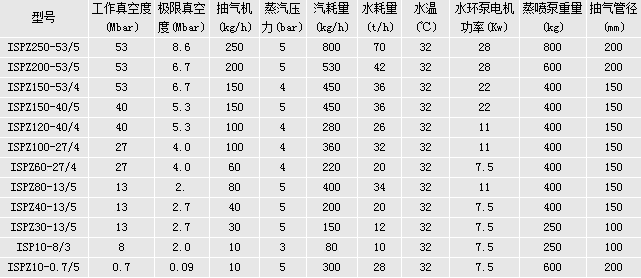

2.SPZ泵的性能参数

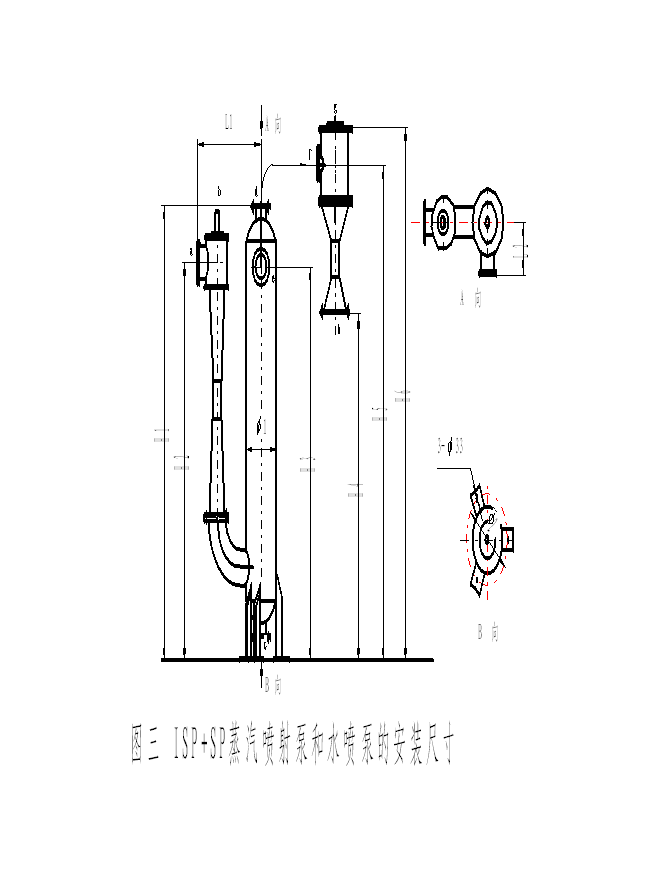

3.ISPZ+SP型蒸汽泵和水喷泵的安装方位及尺寸见图二、表一、表二

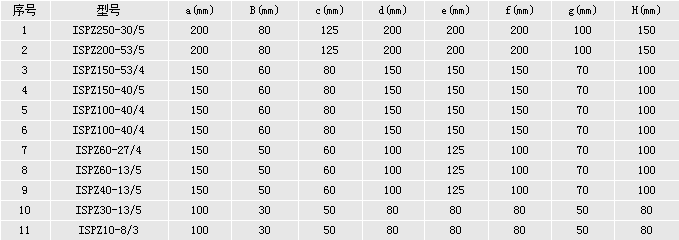

表一ISPZ水蒸气喷射泵和SP水喷泵的安装尺寸

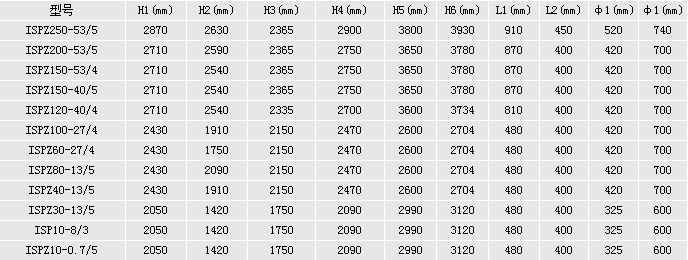

表二 ISPZ水蒸气喷射泵和SP水喷泵的安装尺寸
4.设备安装要求
1、系统按图一要求安装。在蒸汽喷嘴端的蒸汽管与法兰管焊接后，要求管口内不允许大小焊瘤。
2、系统安装完毕后，吹除管内焊渣、焊瘤及其它异物。
3、卸下蒸汽喷嘴和水喷头，对管道进行冲洗或吹除干净后，再将蒸汽喷嘴和水喷头复原。
4、进行气密性检查。
5.系统投运步骤
1、启动冷却水泵将KTPL空塔喷淋冷却塔投入运行。
2、按图二关闭阀2、6，启动水力喷射泵或水环真空泵，使系统真空度接近泵真空度。
3、开阀6，对冷凝器供水。
4、工作蒸汽进行疏水完后，开蒸汽阀。
5、供蒸汽后，调节冷却水量，使冷凝器体上部不发热。
6、调节蒸汽压力，使扩压器热区域移至喉道下部。
7、开阀2，将SPZ泵投入系统运行，这时泵的真空度下降到一定值，待系统运行正常半小时后，调节蒸汽压力和冷却水量，使系统处于经济运行状态。
8、在系统投入运行初期，若出现冷凝器和抽气管发热，喷气声减小等异病常现象，立即停机检查。此现象多数由于管道吹除不干净，旧管道严重锈蚀块或水中异物堵塞水喷头和蒸汽喷嘴所致。
